Pasternack ha anunciado los nuevos phase shifters de hasta 18 GHz analógicos PE82P2000 y PE82P2001 con un rango de variación de fase variable y monótono de 0 a 400 ° y de 0 a 800 °, respectivamente.
Además de controlar las características de fase de señales microondas, estos módulos se pueden emplear como moduladores de fase para gestionar una señal de banda base modulada.
Diferencias en los modelos de phase shifters de hasta 18 GHz
El PE82P2000 cubre un rango de frecuencia de 5 a 18 GHz con pérdida de inserción de 7 dB. Su tensión de control analógica se sitúa entre 0 y +10 V y soporta un ancho de banda de 50 MHz.
El PE82P2001 destaca por rango de frecuencia de 6 a 15 GHz con pérdida de inserción de 6 dB, tensión de control analógica de 0 y +5 V y ancho de banda de 50 MHz.

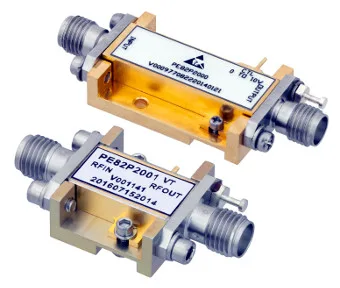

Ambos modelos de phase shifters de hasta 18 GHz EAR99 se presentan en encapsulados Kovar herméticamente sellados con chapado de oro sobre níquel y pueden rendir con una temperatura de -55 a +85 °C (proyectos militares). Estos encapsulados drop-in utilizan un conector SMA reemplazable en campo para una interfaz coaxial. También se pueden integrar en un ensamblaje de tarjeta de circuito impreso (PCB).
