Alineación del DUT
Las antenas mmW son altamente direccionales, por lo que requieren que la alineación mecánica sea muy precisa. Para asegurar una colocación repetible del DUT, resulta necesario contar con soportes de fresado para devolver de manera fiable el DUT a la ubicación esperada. Sólo es posible obtener unos resultados precisos y reproducibles si se puede elegir la mejor opción de alineación para que coincida con el diseño del terminal y la posición de la antena.
Anritsu ha introducido recientemente el DUT Holder MA8179A-AK011, diseñado usando material de baja pérdida para evitar mediciones “alarmantes” y cumplir todos estos requisitos en un solo producto, facilitando así la llegada al mercado de terminales mmW. El MA8179A-AK011 es una plantilla compacta montada en el posicionador para alinear el terminal de prueba en la posición correcta.

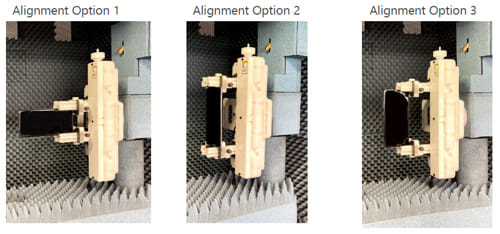

Esto permite a la cámara Anritsu CATR MA8172A ofrecer un soporte al DUT, como un teléfono móvil o una tableta, en las posiciones y las orientaciones especificadas por la 3GPP Alignment Option 1/2/3. Además, cumple los requisitos de calidad de la recomendación Quiet Zone para el 3GPP RF/RRM Conformance Test y simplifica las tareas de montaje / desmontaje del terminal en la cámara de prueba en comparación con los diseños de plantilla previos. La precisión del montaje asegura que las medidas y las posiciones se pueden reproducir rápidamente.
Condición de temperatura extrema
En TS38.101-2, 3GPP define el rango de temperatura de “-10 a +55 °C” como Condición de Temperatura Extrema (Extreme Temperature Condition – ETC). También se requiere alimentación y sensibilidad, por lo que la prueba RF en el 3GPP cubre pruebas ambientales extremas (frío/calor).
Anritsu ha lanzado recientemente su Temperature Testing Option MA8172A-010 para actualizar la CATR Anechoic Chamber MA8172A. Esto facilita las pruebas de temperatura que antes eran difíciles para los teléfonos móviles 5G mmW. Usadas en combinación con la Radio Communication Test Station MT8000A para aplicaciones I+D de 5G y el New Radio RF Conformance Test System ME7873NR para pruebas de conformidad con 5G, es posible confirmar las características RF de los teléfonos móviles 5G mmW en un entorno de temperatura controlado que ayuda a garantizar y mejorar la calidad de los terminales móviles. Además, las pruebas continuas a temperaturas bajas, normales y altas no solo están relacionadas con una mayor eficiencia de las pruebas, sino que también desempeñan un papel clave en el creciente mercado de mmW.
Conclusión
La medida OTA resulta necesaria a la hora de evaluar el rendimiento de los dispositivos 5G mmW. Se enfrenta a numerosos retos para lograr la precisión deseada en los procesos de validación y conformidad.
Este artículo ha presentado una visión global de los desafíos, las soluciones y las mejores prácticas en las pruebas OTA.
No se puede determinar un solo método OTA como la única solución para caracterizar los dispositivos de onda milimétrica 5G de manera integral. La elección óptima se basa en las compensaciones entre las diferentes métricas de rendimiento que se van a evaluar, la precisión de la medida, la asequibilidad, la complejidad de los diferentes entornos de prueba, la repetibilidad en un entorno controlado, etc.
Seleccionar la mejor solución de pruebas ayuda a reducir el tiempo de llegada al mercado y el coste de la prueba y aporta ventajas competitivas en la nueva frontera de la tecnología inalámbrica. Contar con el respaldo de un fabricante de soluciones de prueba con experiencia en cada elemento del entorno OTA como Anritsu ayudará a cumplir los requisitos de RF, demodulación y test funcional.
Como resultado, se evitará el rework innecesario, que puede provocar demoras en el tiempo de comercialización y costes de diseño adicionales.
